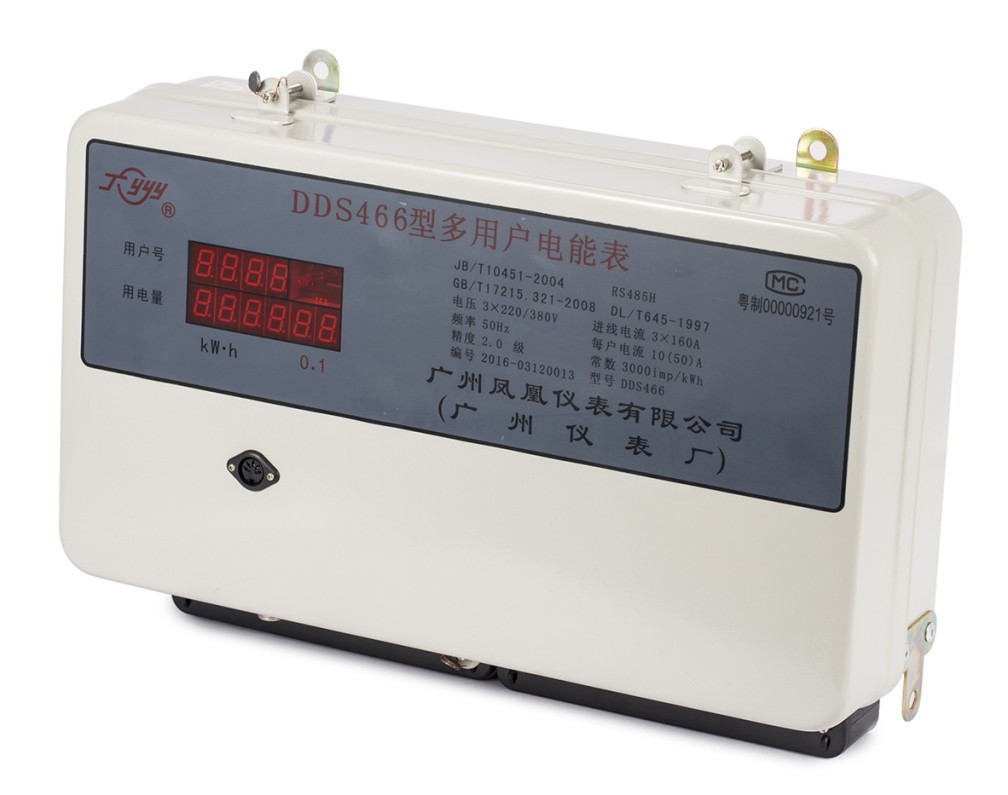

DDS466-R(H)型多用户组合式电能表

一、简介

DDS466-R(H)型多用户组合式电能表是本公司研制生产的产品，它采用微 电子处理技术和SMT 表面焊接及在线测试技术，能将多达 36 户单相用电和 13 户三 相用电集中检测，逐户循环显示，并可将各户的用电量由红外抄表器采集或通过 RS485 接口实现计算机联网。

传感元件采用了德国VAC 真空熔炼公司研制的 1J77A 型高导磁率微型电流、电 压互感器，与锰铜 (或康铜) 分流元件相比，具有精度高、量程范围宽、 自身功耗 低、抗干扰力强等特点。DDS466-R(H)型多用户组合式电能表可广泛用于居民楼、 集体公寓等用电场所，具有体积小、抄表方便和防窃电等功能，是老式机械电能表的替代产品。

二、技术特点及参数

2.1 技术特点

2.1.1 电度集中检测和显示，表箱体积小，抄表方便，防止窃电。

2.1.2 高量程 10—50A，用户无须因家用电器的增加而更换电表。

2.1.3 具有功率计量功能，直观显示用户的用电负荷，实现现场校表。

2.1.4 表壳冲压成形，密封性能好，带有铅封，符合国标 GB/T17215—2002。

2.1.5 电路采用三相电源供电。即使供电线路缺相，用电量也能正常计量。

2.1.6 同时具备近程红外线抄表和远程计算机联网抄表功能。

2.1.7 采用专用接线端子，双螺栓压线，使用更可靠。

2.1.8 采用高精度微型电量互感器，电器隔离效果好，超负载能力强，使用寿 命长。

2.1.9 整机功耗低，低于一台机械式电能表的功耗 (<7VA)。

2.2 技术参数

2.2.1 标定电流：10 (50A)；

2.2.2 工作电压：AC160V~250V

2.2.3 精度等级：2.0 级；

2.2.4 环境温度：—20℃~55℃

2.2.5 启动电流 0.4％Ib;

2.2.6 重量：约 6kg

2.2.7 总进线端子接线截面积：≤75mm2

2.2.8 用户接线端子接线截面积：≤100mm2

三、外形及尺寸

3.1 电能表外形及尺寸

单相用户 15 户以下或三相用户 5 户以下，如图 1-a

单相用户 16-27 户或三相用户 6-9 户，如图 1-b 所示

单相用户 28-39 户或三相用户 10-13 户，如图 1-c 所示

3.2 接线端子

3.2.1 电能表总进线端子见图 2。

其中 U、V、W 表示三相总进线端子，它可通过孔内径不小于5mm,宽度不超过22mm 的接线铜鼻子或铜板与供电线路相连。

N 为仪表用零线接线端子，因电能表自身功耗低，可用线径较细的导线与公用零线连 接。

对 13-15 户单相电能表，13、14、  15 表示相应用户号的接线端子。

超出 15 户单相电能表时，13、14、  15 表示最后相应用户号的接线端子。

对 5 户三相电能表，13、14、  15 表示第 5 用户接线端子。超出 5 户三相电能表

时，13、14、  15 表示最后一户用户号的接线端子。

3.2.2 用户接线端子见图 3。

1-12：用户单相接线序号

四、接线方式

4.1 单相用户接线方式

将三相四线制供电总线通过配电箱的内置总开关引线接入该表总进线端子的三 相输入端 U、V 和 W，电能表零线由零线排引人总进线端子的 N 端，若总进线为单相， 将 U、V 和 W 端都与此总进线相连即可。以 DDS466-R(H)-15D 为例，接线方式如 4 图

所示：

4.2 单相和三相用户组合接线方式

总进线端子的接线方法同上。每用户依次从用户接线端子上引三根火线进入三 相过流保护开关，零线共用。当全部接为三相表时，“1~12 户端子”为 1~4 户的接 线端，“13~24 户端子”为 5~8 户的接线端 ，“25~36 户端子”为 9~12 户的接线 端，13 户使用总进线端子的 13、14 和 15 端。当单相和三相组合使用时，用户号应 另行设置。图 5 为 DDS466-R(H)-13T 型多用户组合式电能表接线图。

4.3 单相和三相用户组合经电流互感器接线方式

总进线端子的接线方法同上。每用户依次从用户接线端子上引三根火线进入三 相过流保护开关，零线共用。一般情况下，电流互感器不能接地，如需接地，应在 订货时特别注明。

五、配置说明

5.1 、 目前我公司多用户电能表主要是金属壳组合式电能表，可以按照客户订货 要求设置为 485 远传表，最大户数是单相 39 户(39D) 、或者三相 13 户(13T ，一户三 相表由 3 户单相表组成，即：1T=3D) 、或者混合组合如 10T+9D 、即 10 个三相加 9 个 单相用户。且在订货前必须告知我公司，在出厂前由我公司按客户要 求进行设置和标示。如设置成几个单相用户或几个三相用户，或者组合式。也 就是说，产品出厂后，要么是当单相表或者表三相，要么是单、三相组合表 (而且 要明确是几个单相表和几个三相表) 使用，不能随意使用，否则该电表将无法正常 工作。产品一经出厂后再进行设置更改就比较麻烦，需要软硬件等设施支持及专业 技术人员操作，容易出现复杂现象，一般情况下不作推荐。

5.2 、多用户表的电流规格一般都为 10(50)A，如电流超出 50A 时，可通过互感器 接入，但互感器不能接地。如互感器必须接地，订货前时应注明。

5.3 、如无特殊要求，单相、三相组合使用中一般是三相用户集中在端子前端便 于管理。且配置顺序必须为：三相互感式+三相直接式+单相。另外特 别需要明确的是，每个三相用户因为需要有 3 相火线 U/V/W 提供，所以需要占用 3 个端子，相当于占用了 3 个单相用户的端子额度，请在订货前准确统计并做好相关 说明。

六、抄表方法

用户用电量的抄收有直读和计算机联网三种方式。直读方式简单易学，不需要 购买通讯设备；计算机联网方式自动化程度高，数据管理方便。

6.1 直读方式

在电能表前面板上有两排 LED 显示器，上排四位为用户序号或门牌号，下排穴位为 用户电量，最高显示度数为 9999.9 度，显示为分户循环显示，每 3 秒左右切换一户。 要求显示用户门牌号的单位，订货时必须注明每块电能表用户门牌号编排方法和次 序。

6.2 计算机联网方式

DDS466-R(H)型多用户组合式电能表具有 RS485 通讯接口，它可与数据采集器及 主控计算机组成自动抄表系统。每台数据采集器通过 RS485 接口与多用户组合式电 能表进行数据通讯，并将数据通过 internet 网，实现与远方计算机系统的联网，详 见电表联网资料。

七、注意事项和维护

7.1 电能表应安装在楼内，以防雨进入表内或暴晒。

7.2 使用前，应仔细阅读说明书，切勿将火线和零线接错，以免损坏电表。

7.3 订货时应按型号说明写明用户数、用户接线种类。

八、保修期限与售后服务

电能表自出厂日期 18 个月内，在用户遵守说明书中规定要求，并在铅封完整的 条件下，发现电能表不符合所属产品标准所规定的要求时，本公司给予免费修理或 更换。

九、声明

本说明书的内容可能会由于设计的改进而需要进行更改，广州凤凰仪表有限公 司保留在不预先通知的情况下，对本使用说明进行修改的权利。
