DTS4000-D（4GQ）系列4G无线三相导轨式智能电表

一、概述

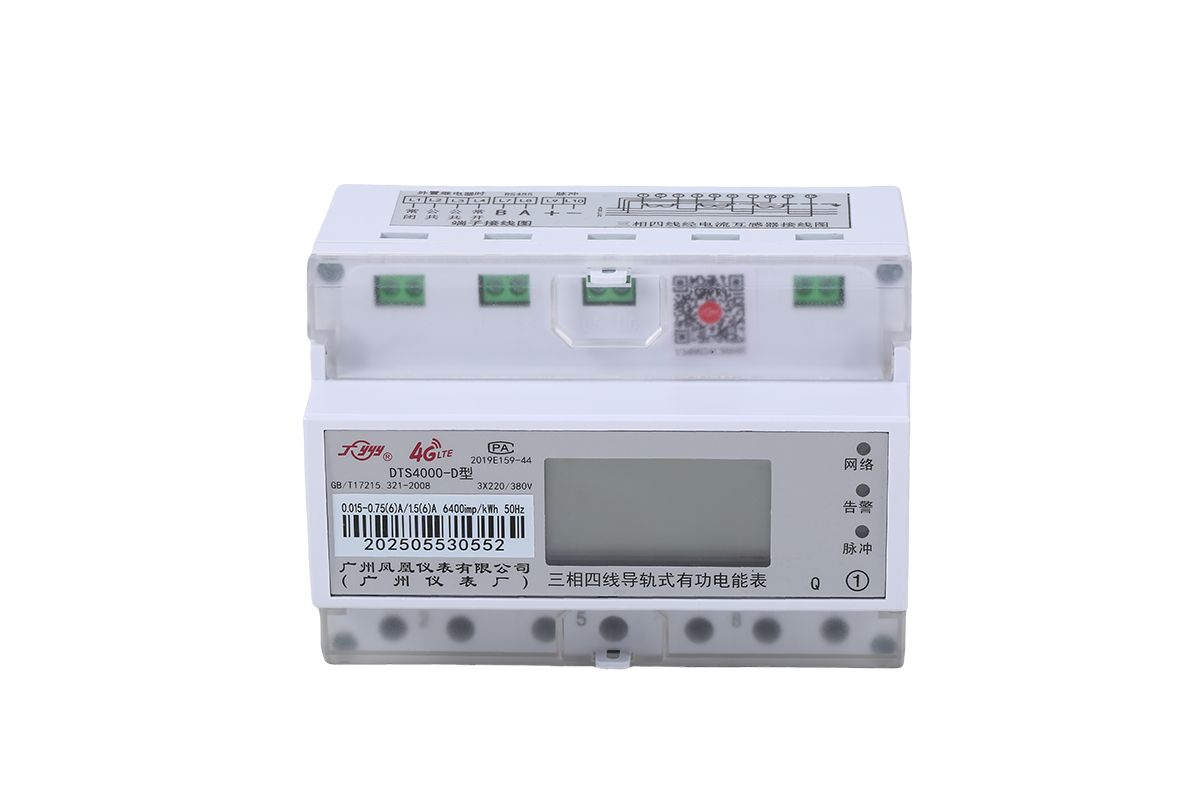

DTS4000-D（4GQ）系列4G无线三相导轨式智能电表，7P大小，电表采用35mm标准导轨固定，安装方便，体积小等特点；用于计量频率为 50Hz的交流单相有功电能, 电量采用液晶显示，读数直观便于抄表。本仪表符合标准 DL/T645-2007《多功能表通讯规约》 和 GB/T17215.321-2021《 1级和 2 级静止式交流有功电能表》 以及 IEC61036:2000标准。针对工矿企业、公用设施、公寓、智能大厦、商业广场、医院、院校、大工业用户等设计的智能表。配合“广州凤凰仪表有限公司”智慧水电云平台来进行应用，作为一种智能化、数字化的前端采集元件。本产品功能完善，安全性高，可完美解决用电管理中的各种实际需求。

二、主要技术参数

1  额定电压：3×220V/380V ，基本电流：1.5(6)A 、5(60)A 、10(80)A 、10(100)A。

2  起动：在参比电压、参比频率及功率因数为 1.0 的条件下，负载电流为 0.004Ib(B 级) 、0.005Ib(A 级)仪表应能起动，并连续计量电能。

3  潜动：电压回路加 1.15 倍的参比电压，电流线路中无电流时，仪表的测试输 出不应产生多于一个的脉冲。

4  工作电压范围：正常工作电压：0.9Un～1.1Un、极限工作电压：0.0Un～1.15Un。

5  功耗：电压线路功耗：≤2W(10VA) 、电流线路功耗：≤4.0VA。

6  环境条件：正常工作温度：-10℃~+45℃、工作极限温度：-25℃~+55℃、 存贮和运输温度：-25℃~+70℃、相对湿度：年平均≤75%。

7  重量：约 0.6kg。

三、主要功能

1 计量功能：有功电能计量，并存储数据。三相电源供电，一相或两相断电， 计量准确度不受影响。

2 显示功能：液晶轮显电量、电流、电压、功率、频率等参数。

3 通讯功能：4G无线通讯

五、安装和接线

1 电能表在安装使用前应检查铅封是否完好，如无铅封或贮存时间 1 年以上， 应请有关部门重新校验，方可安装使用，电表在使用中发现有异常现象，用户不能 私自拆卸，应请有资格的专业人员处理。

2 仪表应安装使用在室内，室外安装时必须有专用的仪表箱保护，应由专业人 员安装，用户不得随意拆卸和打开铅封。

3 电能表上部有挂钩螺钉孔，用 M4 挂钩螺钉固定，电能表下部有 2 个安装孔用 M4×10 或 M4×12 普通螺钉固定在接线板上，建议安装高度为 1.8m 左右。电能表的 安装尺寸(见图 1)。

4 电能表应按照底座所贴的接线图正确接线，拧紧接线螺钉。

4.1 测试端子接线(见图 2)。

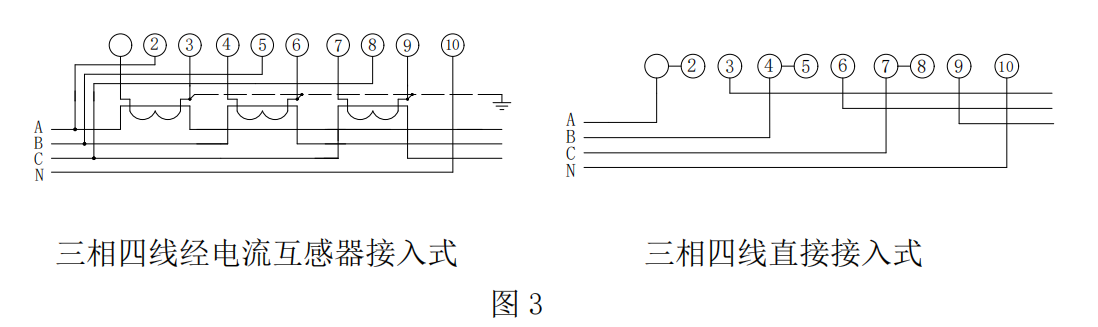

4.2 线路端子接线图（见图 3）：

六、  运输和存贮

1 产品在运输和拆封时不应受到剧烈冲击，并根据JB/T 9329-1999《仪器仪表 运输、运输贮存基本环境条件及试验方法》规定运输和存贮。库存和保管应原包装 条件下存放在支架上，叠放高度不应超过 5 层。

2 保存的地方应清洁，其环境温度应为-25℃~70℃ , 相对温度不超过85%，且 在空气中不含有足以引起腐蚀的有害物质。

七、 保修期限与售后服务

电能表自出厂日期 18 个月内，在用户遵守说明书中规定要求，并在铅封完整的 条件下，发现电能表不符合所属产品标准所规定的要求时，本公司给予免费修理或 更换。
